Beschreibung
Digital-I/O-Modul
Zubehör und Ersatzeile von VACUUBRAND sind perfekt auf unsere Vakuumpumpen und Vakuumnetzwerke zugeschnitten. Damit tragen sie maßgeblich zur Langlebigkeit und Performance der Geräte bei.
✔ digitale Eingabe von Steuersignalen durch galvanisch getrennten Schalteingang
✔ digitale Ausgabe von Statussignalen durch potentialfreies Halbleiter-Relais
✔ Störmelder vom und zum Vakuum-Controller
✔ konfigurierbar als Remote- (Start-/Stop) Modul
✔ konfigurierbar als Endabschaltungs-Modul mit optionalem Öffnen eines Relais oder Ventils bei Prozess-Ende

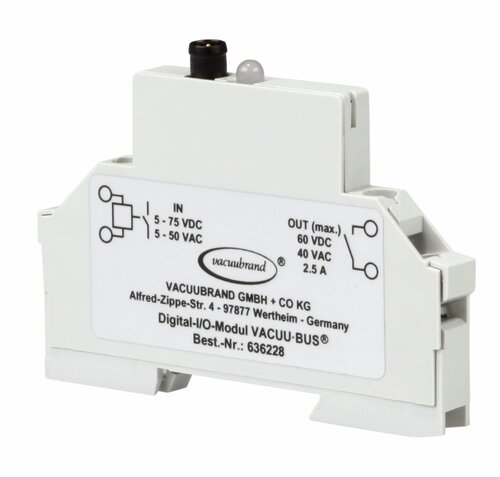

Digital-I/O-Modul VACUU·BUS,
mit 2 m VACUU·BUS-Kabel Das Digital-I/O-Modul ist eine digitale Schnittstelle für VACUU·BUS®-fähige Vakuum-Messgeräte und -Controller. Die Ein- und Ausgabe erfolgt als galvanisch getrennter Schalteingang bzw. beim Schaltausgang als potentialfreies Halbleiter-Relais. Das Digital-I/O-Modul ist als Störmeldemodul vorkonfiguriert, wobei es einem Prozessleitsystem Störungen im Vakuumsystem mitteilt und bei externen Störungen den Prozess abbricht. Als Start-/Stop-Modul konfiguriert kann von einer übergeordneten SPS ein Prozess gestartet oder gestoppt werden. Als eine weitere Funktionalität kann das Digital-I/O-Modul so konfiguriert werden, dass auch nicht-busfähige Ventile anderer Hersteller mit dem Controller geschaltet werden können. Am Messgerät DCP 3000 können Schaltpunkte definiert werden, die mittels Digital-I/O-Modul zur Steuerung bzw. Überwachung von Hochvakuumpumpständen, Schleusen, etc. genutzt werden können. I/O (Input/Output)-Module sind zusätzliche Schnittstellen zur Ergänzung von VACUUBRAND Messgeräten und Controller. Sie werden meist in der Prozesstechnik, aber auch im Laborbereich verwendet. Vorhandene messtechnische Netzwerke benutzen fast durchgehend analoge Sensorschnittstellen mit 0-10 V (oder 4-20 mA) oder digitale Schaltsignale, meist mit 24V Versorgung. Beide Signaltypen sind Industriestandard und können mit diesen I/O-Modulen bereit gestellt werden.
In der Prozesstechnik wird z.B. mittels eines Analog-I/O-Moduls der gemessene Druck an eine übergeordnete SPS übermittelt oder aber mittels eines Digital-I/O-Moduls ein Start/Stopsignal von einer SPS an einen Controller zur Steuerung einer angeschlossenen Pumpe gegeben.
Im Laborbereich wird mitunter für Dokumentationszwecke ein Schreiber benutzt, der den mittels Analog-I/O-Modul als 0-10V Signal ausgegebenen Druck eines Messgerätes protokolliert.
Die I/O-Module werden an VACUU·BUS®-fähige Vakuum-Messgeräte und -Controller angeschlossen und können über diese auch konfiguriert werden.
Einsatzbereich
I/O (Input/Output)-Module sind zusätzliche Schnittstellen zur Ergänzung von VACUUBRAND Messgeräten und Controller. Sie werden meist in der Prozesstechnik, aber auch im Laborbereich verwendet. Vorhandene messtechnische Netzwerke benutzen fast durchgehend analoge Sensorschnittstellen mit 0-10 V (oder 4-20 mA) oder digitale Schaltsignale, meist mit 24V Versorgung. Beide Signaltypen sind Industriestandard und können mit diesen I/O-Modulen bereit gestellt werden.
In der Prozesstechnik wird z.B. mittels eines Analog-I/O-Moduls der gemessene Druck an eine übergeordnete SPS übermittelt oder aber mittels eines Digital-I/O-Moduls ein Start/Stopsignal von einer SPS an einen Controller zur Steuerung einer angeschlossenen Pumpe gegeben.
Im Laborbereich wird mitunter für Dokumentationszwecke ein Schreiber benutzt, der den mittels Analog-I/O-Modul als 0-10V Signal ausgegebenen Druck eines Messgerätes protokolliert.
Die I/O-Module werden an VACUU·BUS®-fähige Vakuum-Messgeräte und -Controller angeschlossen und können über diese auch konfiguriert werden.
Technische Daten
Störmelder vom und zum CVC 3000
Konfigurierbar als Remote- (Start-/Stop) Modul
Material in Produktkontakt:
–
Digital-I/O-Modul VACUU·BUS® komplett mit Kabel VACUU·BUS® 2m.
Artikelnummer: 20636228 | P5
ECLASS: 36439290
Zolltrarifnummer: 90269000
WEEE Reg.-Nr. EAR: DE 11956459
